2N3442
onsemi
TRANS NPN 140V 10A TO204
783 Pcs Novo Original Em Estoque

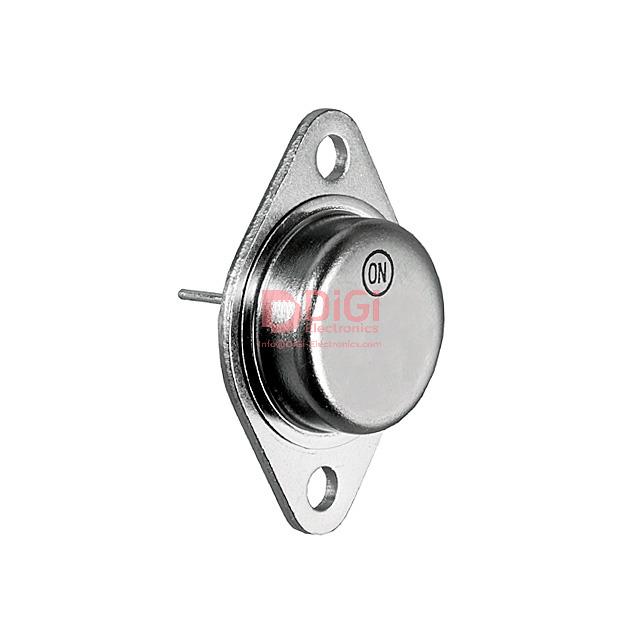

Bipolar (BJT) Transistor NPN 140 V 10 A 80MHz 117 W Through Hole TO-204 (TO-3)
Solicitar Orçamento
(Envia amanhã)
*Quantidade
Mínimo 1
Mínimo 1
5.0 / 5.0
- (378 Avaliações)
2N3442
Visão Geral do Produto
12835709
DiGi Electronics Número da Peça
2N3442-DGFabricante
onsemi
2N3442
Descrição
TRANS NPN 140V 10A TO204Inventário
783 Pcs Novo Original Em Estoque
Bipolar (BJT) Transistor NPN 140 V 10 A 80MHz 117 W Through Hole TO-204 (TO-3)
Quantidade
Mínimo 1
Mínimo 1
Compra e consulta
Garantia e Devoluções
Como Fazer um Pedido
Envio e Entrega
Garantia de Qualidade
Garantia de Qualidade de 365 Dias - Cada parte totalmente respaldada.
Reembolso ou Troca de 90 Dias - Peças com Defeito? Sem Problemas.
Estoque Limitado, Encomende Agora - Obtenha peças confiáveis sem preocupações.
Envio Global & Embalagem Segura
Entrega Mundial em 3-5 Dias Úteis
Embale em plástico antiestático 100% ESD
Rastreamento em Tempo Real para Cada Encomenda
Pagamento Seguro e Flexível
Cartão de Crédito, VISA, MasterCard, PayPal, Western Union, Transferência Telegráfica (T/T) e mais
Todos os pagamentos criptografados para segurança
2N3442 Especificações Técnicas
Categoria
Transistores, Bipolar (BJT), Transistores Bipolares Simples
Embalagem
-
Série
-
Status do produto
Obsolete
Tipo de transistor
NPN
Corrente - Coletor (Ic) (Máx.)
10 A
Tensão - Quebra do Emissor do Coletor (Máx.)
140 V
Saturação Vce (Max) @ Ib, Ic
5V @ 2A, 10A
Corrente - Corte do coletor (máx.)
200mA
Ganho de corrente CC (hFE) (min) @ Ic, Vce
20 @ 3A, 4V
Potência - Máx.
117 W
Frequência - Transição
80MHz
Temperatura de operação
-65°C ~ 200°C (TJ)
Tipo de montagem
Through Hole
Pacote / Estojo
TO-204AA, TO-3
Pacote de dispositivos do fornecedor
TO-204 (TO-3)
Número do produto base
2N344
Folha de Dados & Documentos
Fichas Técnicas
Baixar 2N3442 Especificação do Produto (PDF)
Folhas de dados
2N3442
Folha de Dados HTML
2N3442-DG
Classificação Ambiental e de Exportação
RoHS Status
RoHS non-compliant
Nível de sensibilidade à umidade (MSL)
1 (Unlimited)
REACH Status
REACH Unaffected
ECCN
EAR99
HTSUS
8541.29.0075
Informação Adicional
Pacote padrão
100
Peças alternativas
NÚMERO DA PEÇA
FABRICANTE
QUANTIDADE DISPONÍVEL
NÚMERO DA PEÇA
PREÇO UNITÁRIO
TIPO DE SUBSTITUIÇÃO
Reviews
5.0/5.0-(Show up to 5 Ratings)
Kerzu 02, 2025
I trust DiGi Electronics because of their reliable after-sales assistance whenever needed.
Kerzu 02, 2025
I love shopping here because of their unbeatable prices.
Kerzu 02, 2025
Their support team provides timely technical assistance to ensure optimal product use.
Kerzu 02, 2025
The interface is modern and sleek, which makes shopping pleasurable.
Kerzu 02, 2025
Since switching to DiGi Electronics, I've noticed fewer technical glitches during gameplay.
Publish Evalution
Evalution Message
Please enter your review message.
Please post honest comments and do not post ilegal comments.
Perguntas Frequentes (FAQ)
Quais são as principais características e especificações do transistor bipolar NPN 2N3442?
O 2N3442 é um transistor bipolar de junção NPN com tensão máxima coletor-emissor de 140V, corrente de coletor de 10A e potência de 117W. Funciona em frequências de até 80MHz e foi projetado para montagem em encaixe de passagem (through-hole) em encapsulados TO-3. É indicado para aplicações de comutação de alta potência e amplificação.
O transistor 2N3442 é adequado para circuitos eletrônicos de alta tensão e alta corrente?
Sim, o 2N3442 foi desenvolvido para suportar tensões de até 140V e correntes de até 10A, sendo ideal para aplicações que envolvem altas tensões e altas correntes, como amplificadores de potência e fontes de alimentação switching.
Quais são as aplicações típicas do transistor bipolar 2N3442?
O 2N3442 é comumente utilizado em aplicações de amplificação de potência, comutação e circuitos lineares que requerem gerenciamento de alta tensão e alta corrente, incluindo controle de motores, equipamentos industriais e circuitos de amplificadores de áudio.
O transistor 2N3442 é compatível com designs de circuitos comuns e substitutos?
Sim, o 2N3442 é compatível com padrões de encapsulamento TO-3 e pode ser substituído por modelos similares, como 2N3442 ou JANTXV2N3442, garantindo maior flexibilidade na elaboração de circuitos e na manutenção.
Existem considerações ao adquirir ou manusear o transistor 2N3442?
Sim, o 2N3442 não é compatível com os requisitos RoHS e atualmente está listado como obsoleto. Portanto, verifique a compatibilidade com seu projeto. Recomenda-se manuseio adequado para evitar danos por estática e instalação correta para obter o melhor desempenho.
Garantia de Qualidade (QC)
DiGi garante a qualidade e autenticidade de cada componente eletrónico através de inspeções profissionais e amostragem em lote, assegurando uma proveniência fiável, desempenho estável e conformidade com especificações técnicas, ajudando os clientes a reduzir riscos na cadeia de abastecimento e a usar componentes com confiança na produção.
