Molex

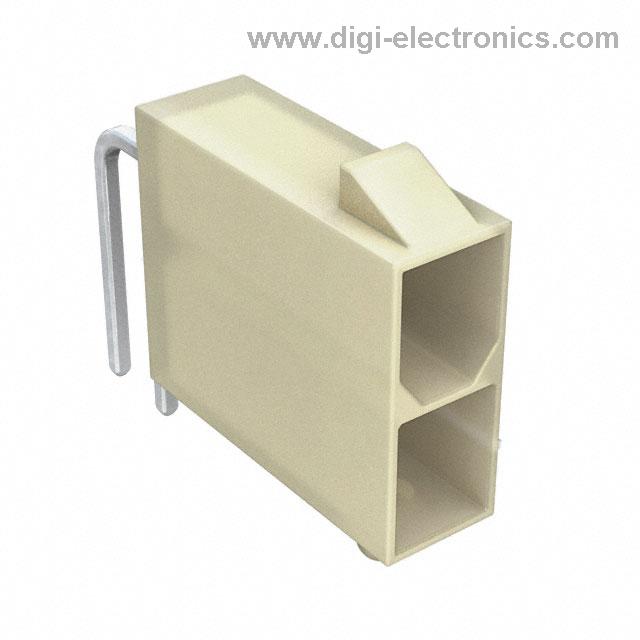

CONN HEADER R/A 2POS
24321 Pcs Novo Original Em Estoque
Connector Header Through Hole, Right Angle 2 position
Solicitar Orçamento
(Envia amanhã)
*Quantidade
Mínimo 1
Mínimo 1
5.0 / 5.0
- (204 Avaliações)
0039301020
Visão Geral do Produto
1240320
DiGi Electronics Número da Peça
0039301020-DGFabricante
Molex
0039301020
Descrição
CONN HEADER R/A 2POSInventário
24321 Pcs Novo Original Em Estoque
Connector Header Through Hole, Right Angle 2 position
Quantidade
Mínimo 1
Mínimo 1
Compra e consulta
Garantia e Devoluções
Como Fazer um Pedido
Envio e Entrega
Garantia de Qualidade
Garantia de Qualidade de 365 Dias - Cada parte totalmente respaldada.
Reembolso ou Troca de 90 Dias - Peças com Defeito? Sem Problemas.
Estoque Limitado, Encomende Agora - Obtenha peças confiáveis sem preocupações.
Envio Global & Embalagem Segura
Entrega Mundial em 3-5 Dias Úteis
Embale em plástico antiestático 100% ESD
Rastreamento em Tempo Real para Cada Encomenda
Pagamento Seguro e Flexível
Cartão de Crédito, VISA, MasterCard, PayPal, Western Union, Transferência Telegráfica (T/T) e mais
Todos os pagamentos criptografados para segurança
0039301020 Especificações Técnicas
Categoria
Conectores Retangulares, Cabeçalhos, pinos macho
Embalagem
Bulk
Série
Mini-Fit Jr 5569
Status do produto
Active
Tipo de conector
Header
Tipo de contato
Male Pin
Passo - Acasalamento
-
Número de posições
2
Número de linhas
2
Espaçamento entre linhas - Posicionamento
0.165" (4.20mm)
Número de posições carregadas
All
Estilo
Board to Cable/Wire
Cobertura
Shrouded - 4 Wall
Tipo de montagem
Through Hole, Right Angle
Rescisão
Solder
Tipo de fixação
Locking Ramp
Comprimento do contato - acoplamento
-
Comprimento do contato - Post
0.142" (3.60mm)
Comprimento total do contato
-
Altura de isolamento
0.378" (9.60mm)
Forma de contato
Square
Acabamento de contato - Acoplamento
Tin
Espessura do revestimento do contato - acoplamento
100.0µin (2.54µm)
Acabamento de contato - Pós
Tin
Material de contato
Brass
Material de isolamento
Polyamide (PA66), Nylon 6/6
Características
Board Lock
Temperatura de operação
-
Proteção de entrada
-
Classificação de inflamabilidade do material
UL94 V-2
Cor da isolação
Natural
Classificação atual (Amperes)
-
Classificação de tensão
-
Alturas de empilhamento acopladas
-
Espessura do acabamento de contato - poste
100.0µin (2.54µm)
Aplicativos
General Purpose, Industrial, Telecommunications
Número do produto base
003930
Folha de Dados & Documentos
Fichas Técnicas
Baixar 0039301020 Especificação do Produto (PDF)
Desenhos do produto
39301020 Drawing
Folha de Dados HTML
0039301020-DG
Folhas de dados
5556-001 Prod Spec
PK-5569-002 Pkg Spec
Classificação Ambiental e de Exportação
RoHS Status
ROHS3 Compliant
Nível de sensibilidade à umidade (MSL)
1 (Unlimited)
REACH Status
REACH Unaffected
ECCN
EAR99
HTSUS
8536.69.4040
Informação Adicional
Outros nomes
39301020
0039-30-1020-P
5569-02A2
WM1351-NDR
0039301020-P
39-30-1020
0039-30-1020
39-30-1020-P
39301020-P
WM1351
Pacote padrão
8,000
Reviews
5.0/5.0-(Show up to 5 Ratings)
Kerzu 02, 2025
Sehr umweltfreundliche Verpackung und eine super schnelle Lieferung – mein Einkauf bei DiGi Electronics war rundum gelungen.
Kerzu 02, 2025
コスパが抜群で、包装も丁寧なので購入してよかったです。
Kerzu 02, 2025
Every purchase I made was beautifully packaged and budget-friendly, thanks to DiGi Electronics.
Kerzu 02, 2025
The support team is always available and eager to assist with any questions.
Kerzu 02, 2025
Their affordable pricing makes it easy to choose DiGi Electronics for all my tech needs.
Kerzu 02, 2025
The support staff is friendly and attentive, making follow-up conversations pleasant and productive.
Kerzu 02, 2025
Every aspect of my shopping experience was positive, especially regarding product quality.
Kerzu 02, 2025
The customer service staff was patient and thorough in addressing my needs.
Kerzu 02, 2025
Reliable product performance combined with excellent after-sales makes them stand out.
Publish Evalution
Evalution Message
Please enter your review message.
Please post honest comments and do not post ilegal comments.
Perguntas Frequentes (FAQ)
Quais são as principais características do conector Molex 0039301020?
O conector Molex 0039301020 é um cabeçalho de 2 posições, com ângulo reto, passante, com rampa de travamento, fabricado em bronze com acabamento em estanho, adequado para aplicações gerais e industriais.
Este conector é compatível com conexões por fio e PCB?
Sim, este conector foi projetado para aplicações de ligação entre placa e fio, com terminação por solda e montagem em placa com ângulo reto, tornando-o ideal para diversas necessidades de montagem eletrônica.
Quais são as especificações principais deste conector em termos de tamanho e material do contato?
Ele possui um passo de 4,20mm, duas fileiras com um total de 2 posições, comprimento do contato de 3,60mm, sendo fabricado em bronze com contatos banhados a estanho para maior durabilidade e conexão confiável.
O conector Molex 0039301020 é adequado para uso industrial?
Sim, este conector é indicado para aplicações industriais, de telecomunicações e uso geral, além de cumprir com as normas RoHS3, garantindo segurança ambiental e confiabilidade.
Qual é a embalagem e a disponibilidade deste conector?
O conector é vendido em escala, com um estoque de mais de 24.000 unidades, pronto para rápida implementação em diversos projetos e processos de fabricação.
