Visão geral da placa de circuito impresso (PCB)
Uma placa de circuito impresso (PCB) é a base física que suporta e conecta componentes eletrônicos. Trilhas de cobre transportam sinais entre os componentes, enquanto áreas maiores de cobre (planos) distribuem energia e terra. Os componentes são soldados a almofadas que se conectam diretamente a essa rede de cobre, formando um sistema elétrico completo.
A maioria das PCBs utiliza um núcleo não condutor para manter os sinais isolados e estáveis. O material mais comum é FR-4, um laminado de fibra de vidro e epóxi que oferece boa resistência mecânica e isolamento elétrico. Camadas de cobre são laminadas na superfície e, em placas multicamadas, dentro da pilha para criar trilhas e planos.
Classes de PCB
As "classes" de PCB definem requisitos de inspeção.
• Classe 1 – Eletrônicos Gerais: Usados em produtos de consumo de baixo custo onde falhas ocasionais são aceitáveis (brinquedos, gadgets básicos).
• Classe 2 – Eletrônica de Serviço Dedicada: Projetada para desempenho consistente, embora a falha não seja imediatamente crítica (equipamentos industriais, sistemas de comunicação).
• Classe 3 – Eletrônica de Alta Confiabilidade: O padrão mais rigoroso, usado quando falhas podem causar riscos de segurança ou perda de missão (aeroespacial, suporte de vida médica, defesa).
Tipos de placas de circuito impresso
As placas de circuito impresso são categorizadas por estrutura e comportamento mecânico.
PCBs rígidos
Placas rígidas usam materiais rígidos, tipicamente FR-4, e mantêm uma forma fixa. São o tipo mais comum devido ao baixo custo, facilidade de montagem e adequação para produção em massa.
PCBs flexíveis (Flex)

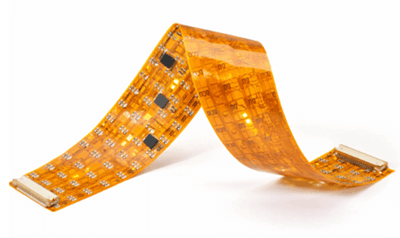

PCBs flexíveis usam materiais flexíveis como poliimida, permitindo que circuitos se dobrem ou flexem. Eles reduzem conectores, economizam espaço e possibilitam projetos compactos em wearables, câmeras e caixas apertadas.
PCBs de núcleo metálico

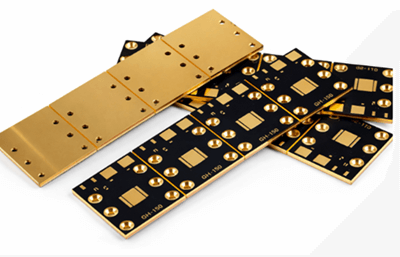

PCBs de núcleo metálico usam uma base metálica, geralmente de alumínio, para melhorar a dissipação de calor. Eles são comuns em aplicações de alta potência, como iluminação LED e eletrônicos de potência.
Processo de Fabricação de 4 PCBs

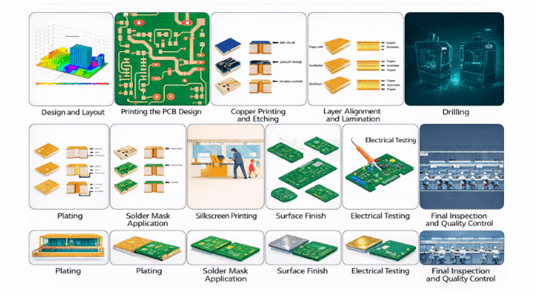

A maioria dos projetos de PCB segue um fluxo de trabalho estruturado que vai do conceito para uma placa fabricável e testável. Pular ou apressar etapas frequentemente leva a revisões caras depois.
Construa Bibliotecas CAD Primeiro
São necessários símbolos esquemáticos precisos e footprints de PCB. Numeração dos pinos, tamanhos de almofadas e padrões de terreno devem corresponder aos componentes reais. Footprints incorretos podem causar falhas no conjunto mesmo quando a lógica esquemática está correta.
Criar um Esquema Claro
Os componentes são colocados e conectados usando redes que definem a intenção elétrica. Rotulagem limpa, fluxo lógico de sinal e funções agrupadas melhoram as revisões de projeto, reduzem erros de fiação e suportam disposição precisa, especialmente para trilhos de energia, barramentos e dispositivos de alta contagem de pinos.
Simular Circuitos Críticos
A simulação ajuda a verificar o comportamento analógico, regulação de potência, margens de temporização e interfaces sensíveis. Identificar problemas de estabilidade ou desempenho neste estágio é mais rápido e muito menos custoso do que depurar um protótipo físico.
Regras e Restrições de Design de Conjuntos
Regras de projeto controlam espaçamento, larguras de traço, por meio de tamanhos, alvos de impedância e folgas. Definir essas regras cedo evita reformulações e garante que o projeto esteja alinhado com as capacidades de fabricação e montagem.
Posicione Estratégica dos Componentes
A colocação dos componentes afeta fortemente o desempenho elétrico, ruído, dissipação de calor e fabricabilidade. Você pode equilibrar caminhos de sinal curtos e diretos, fluxo de calor controlado, restrições mecânicas e de invólucro, e montagem e inspeção eficientes.
Trilhos de rota e planos
O roteamento deve levar em conta a integridade do sinal, controle de impedância, diafonia e caminhos de retorno, não apenas conectividade elétrica. Sinais de alta velocidade e sensíveis frequentemente exigem geometria controlada e planejamento cuidadoso das camadas.
Considerações sobre a Integridade do Sinal
À medida que as velocidades dos sinais aumentam, a geometria dos traços torna-se tão importante quanto a conectividade básica. A integridade do sinal foca em manter formas de onda limpas, temporização precisa e margens de ruído adequadas do driver ao receiver. Fatores chave incluem impedância de traço, comprimento de roteamento e continuidade do plano de referência.
Interfaces de alta velocidade como USB, HDMI, PCIe e Ethernet frequentemente exigem roteamento controlado por impedância. A impedância depende da largura do traço, espessura do cobre, altura dielétrica e propriedades do material, tudo ligado à pilha da PCB. Um controle deficiente da geometria pode levar a reflexões, alarmes e erros de dados.
Boas práticas de roteamento, como correspondência de comprimento, minimização de stubs, evitar cantos acentuados e manter planos de referência sólidos, ajudam a limitar reflexões e diafonia. Pares diferenciais devem manter espaçamento e simetria consistentes para preservar o equilíbrio e o tempo.
Proteger Caminhos de Retorno de Corrente
Planos de energia e terra fornecem caminhos de retorno de baixa impedância para sinais. Grandes divisões ou lacunas forçam correntes a formar loops mais longos, aumentando ruído e EMI. Planos de referência contínuos sob sinais importantes melhoram a estabilidade e reduzem interferências.
Integridade de Energia e Estratégia de Desacoplamento
A integridade de energia garante que os componentes recebam tensão estável sob condições de carga dinâmica. Dispositivos de comutação rápida podem consumir grandes correntes transitorias, causando queda de tensão e ruído se a rede de distribuição de energia não for adequadamente projetada.
Capacitores de desacoplamento fornecem armazenamento de energia localizado e devem ser posicionados o mais próximo possível dos pinos de alimentação, com conexões curtas e largas para minimizar a indutância. Uma mistura de capacitores de volume, médio e alta frequência é comumente usada para cobrir uma ampla faixa de frequências.
O pareamento de planos também é muito importante. Planos de energia e terra próximos criam capacitância distribuída que reduz a impedância e melhora a resposta transitória. Má separação de planos ou planos fragmentados aumentam a indutância do loop e o ruído, reduzindo a estabilidade do sistema, especialmente em projetos digitais e de sinais mistos de alta velocidade.
Verificações Finais e Arquivos de Saída
Antes do lançamento, você pode executar verificações de regras de projeto, verificar a conectividade da rede, revisar as marcações serigrafiadas e gerar resultados de fabricação como arquivos Gerber, dados de perfuração, desenhos de fabricação, arquivos de pick-and-place e a lista de materiais (BOM).
Fabricação e Montagem
A fabricação produz a PCB nua por meio de imagem, gravação, laminação, perfuração e revestimento. A montagem então posiciona e solda os componentes, seguida de inspeção e testes elétricos para confirmar que a placa atende aos requisitos de projeto.
Aplicações Comuns de PCBs
• Eletrônicos de consumo como smartphones, televisores, vestíveis e eletrodomésticos, onde tamanho compacto e alta densidade de componentes são importantes.

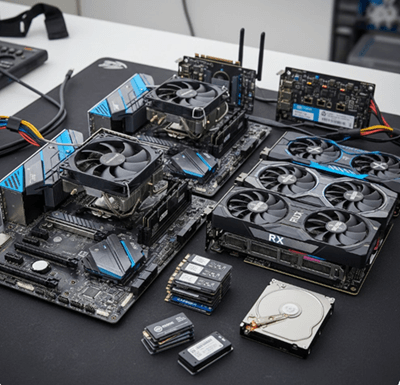

• Hardware de computador, incluindo placas-mãe, placas de vídeo, dispositivos de armazenamento e placas de rede, que exigem roteamento preciso e distribuição confiável de energia.

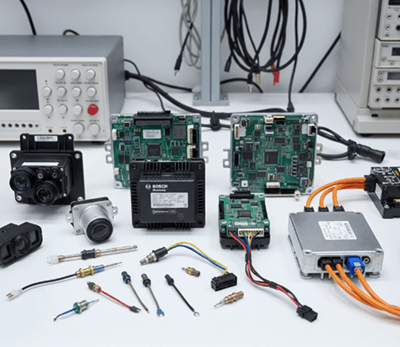

• Sistemas automotivos como unidades de controle de motor (ECUs), sistemas avançados de assistência ao motorista, sensores e módulos de controle de veículos elétricos, que exigem alta confiabilidade e robustez térmica.
• Dispositivos médicos usados para monitoramento, diagnóstico e imageamento, onde são necessários padrões de precisão do sinal e segurança.

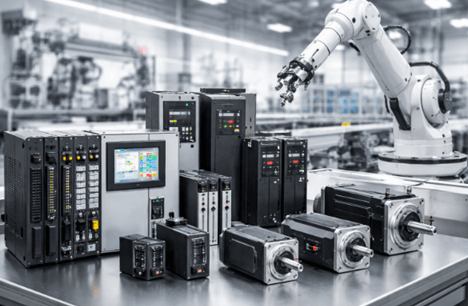

• Equipamentos industriais como controladores de automação, acionamentos de motores e robótica, frequentemente projetados para longa vida útil e ambientes adversos.

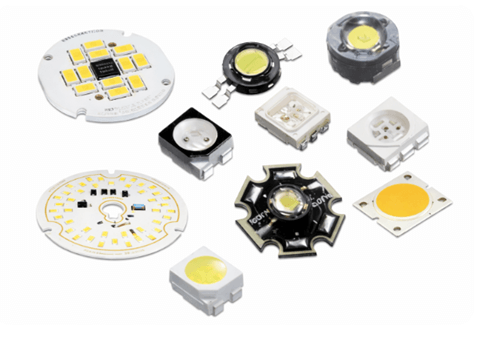

• Sistemas de iluminação LED que dependem de PCBs para gerenciamento térmico, regulação de potência e suporte mecânico.

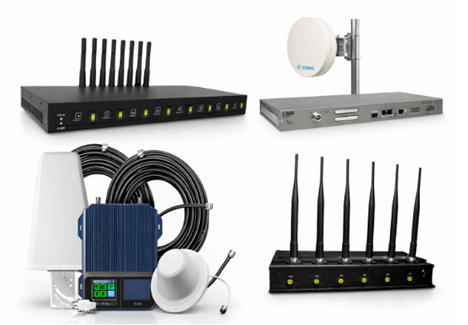

• Equipamentos de telecomunicações, incluindo roteadores, estações base e sistemas de satélite, onde a integridade do sinal de alta velocidade e o controle de impedância estão ativos.
Tecnologias de Montagem de PCB
Tecnologia de Furo Atravessante (THT)

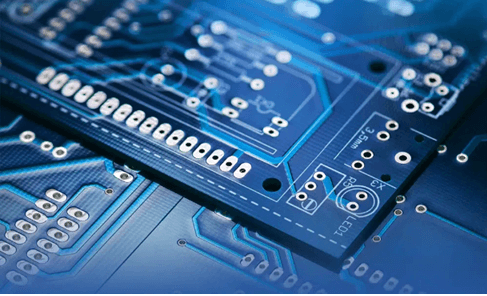

Os componentes são inseridos em furos perfurados e soldados do lado oposto. O THT oferece forte resistência mecânica e é usado para conectores e peças grandes, mas a perfuração aumenta o custo e limita a densidade de roteamento.
Tecnologia de Montagem Superficial (SMT)

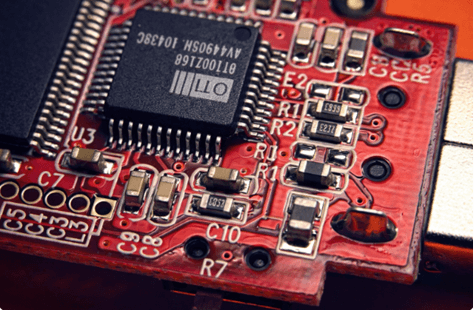

Os componentes são soldados diretamente em placas de superfície sem furação. O SMT suporta alta densidade, montagem mais rápida e produtos menores, tornando-se a escolha padrão para projetos modernos.
Componentes e Camadas de PCB

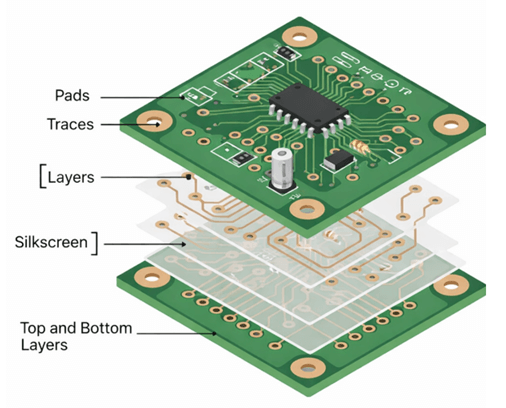

Uma placa de circuito impresso é composta por vários elementos importantes que trabalham juntos para fornecer conectividade elétrica, suporte mecânico e confiabilidade a longo prazo. Elementos-chave incluem:
• Pads: Áreas expostas de cobre usadas para soldar cabos ou terminais de componentes. O tamanho e o formato da almofada afetam a resistência da solda e o rendimento da montagem.
• Trilhas: Caminhos de cobre que transportam sinais e energia entre componentes. Largura do traço, espaçamento e comprimento influenciam a capacidade de corrente, impedância e integridade do sinal.
• Camadas: Placas de camada única são simples e de baixo custo, enquanto placas multicamada permitem roteamento denso, impedância controlada e melhor distribuição de energia e terra.
• Serigrafia: Texto impresso, contornos e marcações de referência que identificam componentes, polaridade e pontos de teste, auxiliando na montagem, inspeção e manutenção.
• Camadas Superior e Inferior: Muitos designs modernos preenchem ambos os lados da placa, especialmente na tecnologia de montagem superficial (SMT), para maximizar a densidade dos componentes e reduzir o tamanho da placa.
• Máscara de solda: Um revestimento protetor de polímero aplicado sobre trilhas de cobre, deixando as almofadas expostas. Ela previne a formação de pontes de solda, reduz a oxidação e melhora o isolamento elétrico.
Métodos de Teste de PCB
Os testes garantem que uma PCB funcione conforme previsto e atenda aos requisitos de confiabilidade e qualidade antes da implantação. Diferentes estágios de teste focam em diferentes tipos de questões.
Verificação de Projeto
Verifica a integridade de energia, comportamento do sinal, margens de temporização e riscos térmicos no nível do projeto. Verificações precoces ajudam a detectar possíveis falhas antes do início da fabricação.
Testes em Circuito (TIC)
Utiliza sondas para testar eletricamente componentes individuais e redes na placa montada. A ICT detecta curtos-circuitos, aberturas, valores incorretos de componentes e muitos defeitos comuns de montagem.
Inspeção Óptica Automatizada (AOI)
Utiliza imagens de alta resolução para identificar componentes ausentes, erros de polaridade, desalinhamento e defeitos na solda sem contato elétrico.
Testes Funcionais
Confirma que a placa totalmente montada funciona corretamente como um sistema completo sob condições normais de operação e casos de uso pretendidos.
Testes Ambientais
Valida o desempenho sob condições de estresse como extremos de temperatura, umidade, vibração e choque mecânico para garantir confiabilidade a longo prazo.
Testes de Conformidade
Garante que a PCB atenda aos padrões aplicáveis da indústria e regulatórios, incluindo diretrizes de mão de obra IPC, restrições de materiais do RoHS e requisitos de segurança UL.
Conclusão
Uma PCB bem-sucedida equilibra desempenho elétrico, resistência mecânica, fabricabilidade e confiabilidade a longo prazo. Ao entender tipos de PCB, materiais, fluxos de trabalho de projeto, métodos de montagem e estratégias de teste, você pode evitar erros caros e construir produtos mais robustos. À medida que a eletrônica continua a evoluir, o design informado de PCBs continua sendo uma habilidade crítica para entregar sistemas compactos, confiáveis e de alto desempenho.
Perguntas Frequentes [FAQ]
Quanto custa fabricar uma placa de circuito impresso?
O custo da PCB depende do tamanho da placa, número de camadas, tipo de material, espessura do cobre e volume de produção. Placas simples de camada única podem custar alguns dólares, enquanto PCBs complexas multicamada ou de alta confiabilidade podem custar significativamente mais devido a tolerâncias e testes mais apertados.
Quais informações os fabricantes de PCB precisam antes da fabricação?
Os fabricantes normalmente exigem arquivos Gerber, arquivos de perfuração, uma definição de empilhamento, notas de fabricação e especificações de materiais. Fornecer desenhos de fabricação claros e requisitos de impedância ajuda a evitar atrasos, interpretações erradas e retrabalhos caros.
Quantas camadas uma PCB deve ter?
A contagem de camadas necessária depende da densidade de roteamento, velocidade do sinal, distribuição de potência e controle EMI. Projetos simples podem funcionar com uma ou duas camadas, enquanto projetos de alta velocidade ou compactos frequentemente precisam de quatro camadas ou mais para integridade e aterramento adequados.
Qual é a diferença entre fabricação e montagem de PCB?
A fabricação por PCB produz a placa nua com trilhas e camadas de cobre, enquanto a montagem da PCB instala e solda os componentes nessa placa. Esses são processos separados e podem ser gerenciados por diferentes fornecedores ou combinados em serviços de manufatura turnkey.
10,5 Quanto tempo leva para fazer uma PCB desde o design até a entrega?
Placas de circuito protótipo podem ser fabricadas em apenas 1 a 3 dias, com a montagem adicionando alguns dias a mais. Os cronogramas de produção variam com base na complexidade da placa, disponibilidade de materiais, requisitos de testes e quantidade de pedidos.
