Um conversor Flash Analógico-Digital converte um sinal analógico em uma saída digital em uma única etapa. Ele utiliza múltiplos comparadores para avaliar a entrada em relação a múltiplos níveis de referência simultaneamente. Essa estrutura permite uma conversão muito rápida, tornando-a adequada para sistemas que exigem processamento de sinais em tempo real e alta velocidade.
O que é um ADC em flash?
Um Flash ADC é o tipo mais rápido de conversor analógico-digital. Ele converte uma entrada analógica em uma saída digital comparando o sinal com um conjunto de tensões de referência em paralelo. Como a conversão ocorre em uma única etapa, o atraso é muito baixo. Isso o torna adequado para sistemas que exigem resposta rápida.

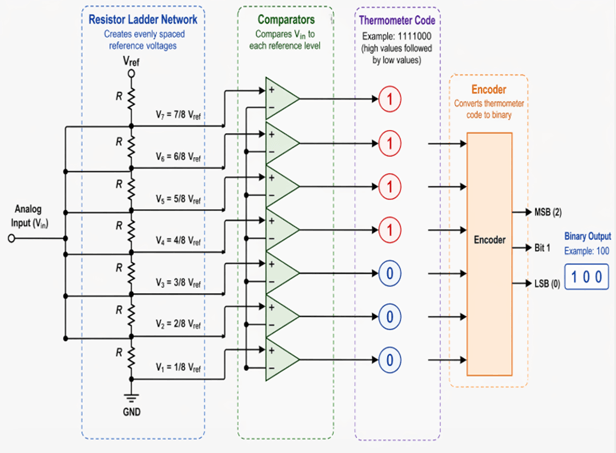

Como Funciona um ADC Flash
Um ADC Flash converte um sinal de entrada analógico em um valor digital comparando-o com vários níveis de referência ao mesmo tempo. Esse processo paralelo permite que a conversão aconteça em uma única etapa. As principais partes são a escada de resistores, comparadores e codificador.
Rede de Escada de Resistores
A escada de resistores cria tensões de referência espaçadas uniformemente ao longo da faixa de entrada. Esses níveis de referência funcionam como pontos de comparação para medir quão alto ou baixo é o sinal de entrada.
Comparadores
Cada comparador compara a tensão de entrada com um nível de referência. Se a tensão de entrada for maior que a referência, o comparador emite um sinal alto. Se for menor, a produção permanece baixa. Juntas, as saídas do comparador formam um código termômetro, geralmente mostrado como uma fileira de valores altos seguidos por valores baixos.
Codificador
O codificador lê o código do termômetro e o converte em um número binário. Esse número binário é a saída digital que representa o nível do sinal analógico original de entrada.

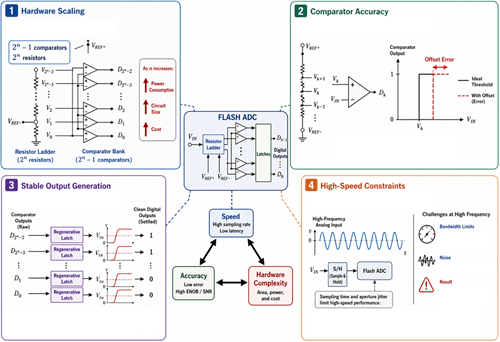

Requisitos de Projeto e Concessões
O desempenho do ADC Flash depende do balanceamento de velocidade, precisão e complexidade de hardware.
Escalonamento de Hardware
O número de componentes aumenta rapidamente com a resolução:
• São necessários comparadores de 2ⁿ − 1
• Resistores 2ⁿ são usados
Isso resulta em maior consumo de energia, maior tamanho de circuito e aumento do custo.
Precisão do Comparador
Comparadores devem comutar em níveis precisos de tensão. Erros de deslocamento podem alterar os limites das decisões e reduzir a precisão, portanto níveis de referência estáveis são necessários.
Geração de Saída Estável
Travas regenerativas são usadas para produzir saídas digitais limpas. Eles garantem que os sinais fiquem em estados claros de alto ou baixo.
Restrições de Alta Velocidade
Em altas frequências, manter a qualidade do sinal torna-se mais difícil. Limites de largura de banda e ruído podem afetar a operação confiável.
Desafios e Soluções do ADC Flash
| Aspecto | Causa | Efeito | Solução |
|---|---|---|---|
| Códigos Sparkle | Desajustes de temporização ou estabilização incompleta de sinal | Padrões de saída inválidos | Use a codificação de correção de bolhas e melhore a estabilidade do sinal |
| Metastabilidade | O comparador não pode se estabilizar rapidamente em um estado claro | Saídas incertas | Use métodos adequados de travamento e codificação |
| Limites de Velocidade de Entrada | A entrada muda mais rápido do que o circuito pode responder | Distorção e conversão incorreta | Use um circuito de rastreamento e manutenção para estabilizar a entrada |
| Variações de Tempo | Amostragem e deslocamentos de temporização do travamento | Precisão reduzida em alta velocidade | Melhorar o controle de tempo e reduzir o jitter |

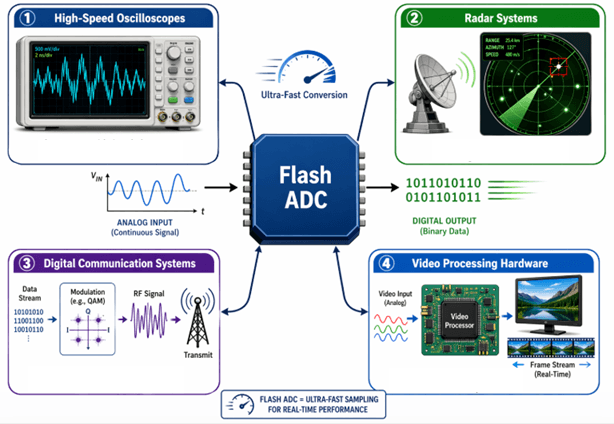

Aplicações Comuns do ADC Flash
ADCs flash são usados onde é necessária conversão de sinal muito rápida, e o atraso deve ser mínimo.
• Osciloscópios de alta velocidade: capturam mudanças rápidas de sinal com precisão porque a conversão ocorre quase imediatamente
• Sistemas de radar: Detectar sinais rápidos quando é necessária uma resposta rápida para rastreamento e medição
• Sistemas de comunicação digital: Lidar com sinais de alta largura de banda que exigem amostragem rápida para preservar a integridade dos dados
• Hardware de processamento de vídeo: Suporta conversão contínua de sinal em tempo real para uma saída suave e estável.

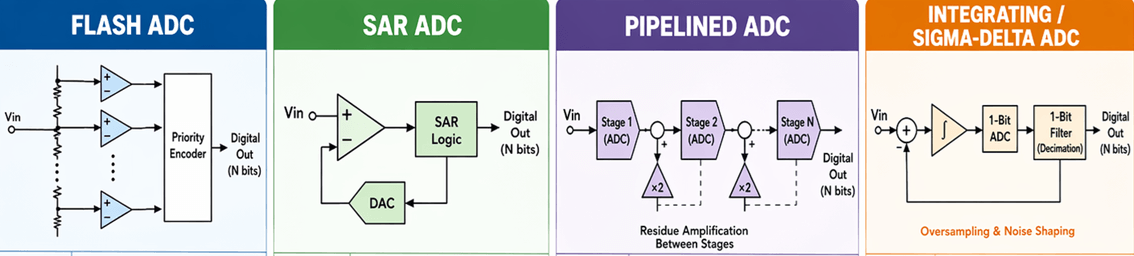

Flash ADC vs Outros Tipos de ADC
| Aspecto | Flash ADC | SAR ADC | ADC Pipelined | Integração / ADC Sigma-Delta |
|---|---|---|---|---|
| Princípio de Funcionamento | Comparação paralela em um passo | Conversão sequencial bit a bit | Processamento em múltiplos estágios | Baseado em tempo ou sobreamostragem |
| Velocidade | Mais rápido | Moderado | Alto | Baixo |
| Resolução | Baixa a moderada | Alto | Moderado a alto | Muito alto |
| Consumo de Energia | Alto | Baixo | Médio | Baixa a média |
| Uso principal | Sistemas de alta velocidade | Uso de uso geral | Imagem e comunicação | Sinais de precisão e baixa frequência |
Vantagens e Desvantagens
| Vantagens | Desvantagens |
|---|---|
| Conversão extremamente rápida | Requer muitos comparadores |
| Operação em etapa única | Alto consumo de energia |
| Não depende da conversão iterativa | Caro em resolução mais alta |
| Adequado para processamento em tempo real | |
| Resolução prática limitada |
Conclusão
ADCs Flash alcançam velocidades de conversão muito altas processando todas as comparações de uma vez. Isso permite a conversão imediata de sinais analógicos em formato digital. No entanto, a necessidade de muitos componentes aumenta o consumo de energia e limita a resolução. Apesar desses trade-offs, os ADCs Flash continuam importantes em sistemas onde é necessária conversão rápida e confiável de sinais.
Perguntas Frequentes [FAQ]
Qual é a resolução típica de um ADC Flash?
ADCs flash geralmente são limitados a baixa resolução, geralmente entre 6 e 8 bits, porque resolução maior exige significativamente mais hardware.
Por que um ADC Flash requer muitos comparadores?
Ele utiliza comparadores 2ⁿ − 1 para comparar todos os níveis de tensão ao mesmo tempo, permitindo uma conversão muito rápida, mas aumentando a complexidade.
Qual é o papel de um circuito de trilho e retenção?
Ela mantém o sinal de entrada estável durante a conversão, então todos os comparadores avaliam a mesma tensão.
O que limita a velocidade de um Flash ADC?
Tempo de resposta do comparador, largura de banda de entrada e variações de tempo podem reduzir o desempenho em velocidades muito altas.
Por que o código termômetro é usado antes da conversão binária?
Ele fornece uma representação simples e ordenada das saídas do comparador, facilitando para o codificador gerar o valor binário correto.
