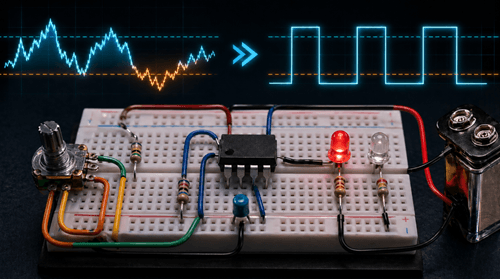

Como o temporizador 555 funciona como um gatilho Schmitt
Um temporizador 555 pode funcionar como um gatilho Schmitt ao converter um sinal de entrada barulhento ou que muda lentamente em uma saída digital limpa. Isso é alcançado por meio da histerese embutida, que define dois limiares de comutação e impede o acionamento rápido causado por ruído.

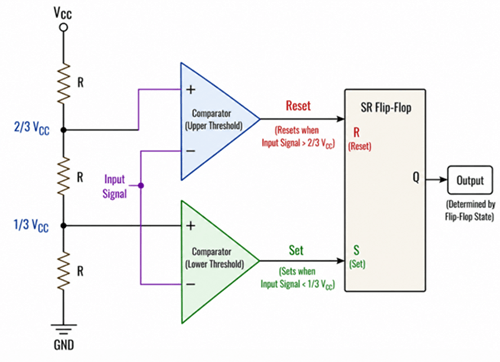

Internamente, o temporizador 555 usa dois comparadores e uma trava SR. Os comparadores monitoram a tensão de entrada contra níveis de referência fixos em aproximadamente 1/3 e 2/3 da tensão de alimentação (VCC). Quando a entrada sobe acima de 2/3 VCC, a saída muda para BAIXO. Quando cai abaixo de 1/3 VCC, a saída muda para ALTO.
Essa diferença entre os limiares superior e inferior cria uma janela de histerese, permitindo que o circuito rejeite ruído e produza transições estáveis mesmo quando o sinal de entrada é instável ou varia lentamente.

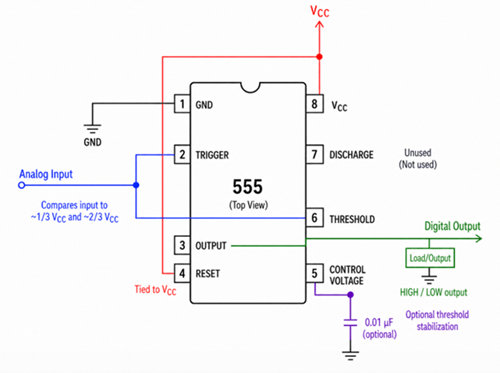

Configuração e conexões dos pinos
| Número do PIN | Nome PIN | Conexão | Função na Operação de Gatilho de Schmitt |
|---|---|---|---|
| Pino 2 & Pin 6 | Gatilho & Limiar | Conectados como entrada | Recebe o sinal de entrada analógico e o compara com níveis de referência internos (≈ 1/3 VCC e 2/3 VCC) para controlar a comutação |
| Pin 3 | Saída | Conectado ao dispositivo de carga/saída | Fornece a saída digital ALTA ou BAIXA com base nos níveis de tensão de entrada |
| Pino 1 | GND | Conectado ao terra | Serve como ponto de referência para o circuito |
| Pino 8 | VCC | Conectado à tensão de alimentação | Fornece energia ao IC temporizador 555 |
| Pin 4 | Reiniciar | Diretamente ligado ao VCC | Mantém o flip-flop interno ativado e impede resets indesejados |
| Pino 5 | Voltagem de Controle | Opcional (pode conectar o capacitor ao terra) | Permite ajuste dos níveis internos de limiar; tipicamente estabilizado com um pequeno capacitor (por exemplo, 0,01 μF) |

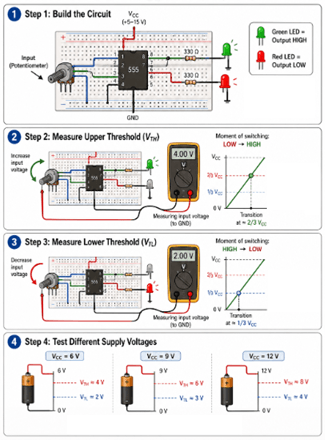

Verificação Experimental (Opcional)
Passo 1: Construir o Circuito
• Montar o circuito em uma placa de teste
• Conecte o potenciômetro como controle de entrada
• Conecte LEDs para indicar saída: LED verde → saída ALTA, LED vermelho → saída BAIXA
Esperado: Apenas um LED deve estar LIGADO por vez
Passo 2: Meça o Limiar Superior (VTH)
• Aumentar lentamente a tensão de entrada usando o potenciômetro
• Fique atento ao ponto em que o LED muda de estado
• Anote e registre a tensão
Esperado: A comutação ocorre perto de 2/3 VCC
Passo 3: Meça o Limiar Inferior (VTL)
• Diminuir lentamente a tensão de entrada
• Observe quando a saída muda novamente
• Registrar essa voltagem
Esperado: A comutação ocorre perto de 1/3 VCC
Passo 4: Teste Diferentes Tensões de Alimentação
• Alterar a tensão de alimentação (por exemplo, 6 V, 9 V, 12 V)
• Repetir as medições
Esperado: Limiares escalam proporcionalmente ao VCC
Resultados e Validação
Comportamento Esperado
Interruptores de saída próximos a:
VTL ≈ 1/3 VCC
VTH ≈ 2/3 VCC
• A comutação é nítida e estável
• Diferentes pontos de comutação ocorrem dependendo da direção de entrada
Nota: Os valores reais podem variar levemente devido às tolerâncias internas dos resistores do temporizador 555.
Amostre Valores Esperados
| Tensão de Alimentação | VTL esperado | VTH esperado |
|---|---|---|
| 6 V | 2 V | 4 V |
| 9 V | 3 V | 6 V |
| 12 V | 4 V | 8 V |
Tabela de Gravação de Dados
| Julgamento | Tensão de Alimentação (V) | VTL (V) medido | Medido VTH (V) |
|---|---|---|---|
| 1 | 9 V | ||
| 2 | 6 V | ||
| 3 | 12 V (opcional) |
Diretrizes de Validação
• Mede VTH enquanto aumenta a entrada
• Mede VTL enquanto diminui a entrada
• Comparar valores medidos com razões esperadas
Erros Comuns e Solução de Problemas
| Problema / Erro | Causa Provável | Fix |
|---|---|---|
| Conexões incorretas de 555 pinos | Pinos conectados incorretamente | Verificar o layout dos pinos e a fiação |
| Potenciômetro com falha de ligação | Limpador de para-brisas não conectado corretamente | Use o pino do meio como entrada |
| Polaridade LED invertida | LED instalado ao contrário | Verifique o ânodo (+) e o cátodo (–) |
| Referência inadequada do solo | Terreno comum perdido | Certifique-se de que todas as partes compartilhem o mesmo terreno |
| Conexões soltas ou ruído | Contato de fiação ruim | Conexões seguras e redução de ruído |
Por que usar um 555 como gatilho Schmitt
O temporizador 555 é frequentemente usado como gatilho Schmitt porque proporciona histerese embutida com níveis de limiar fixos e estáveis. Não requer design de feedback externo, tornando-se uma escolha simples e confiável para filtragem de ruído, deboque de interruptores e condicionamento básico de sinal.
Comparado aos circuitos Schmitt de disparo discretos baseados em comparadores, o 555 reduz a complexidade de projeto e o número de componentes, o que é útil em projetos robustos e de baixo custo.

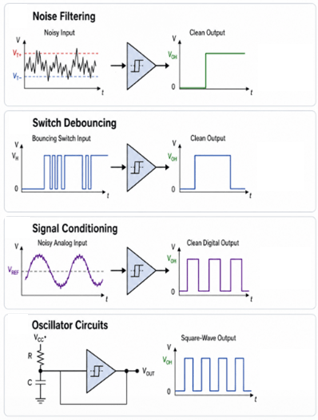

Aplicações de um gatilho Schmitt
• Filtragem de ruído – ignora pequenas variações de voltagem próximas aos limiares
• Debouncing de interruptor – estabiliza sinais mecânicos de comutação
• Condicionamento de sinal – converte sinais analógicos ruidosos em saídas digitais limpas
• Circuitos osciladores – geram ondas quadradas usando componentes RC

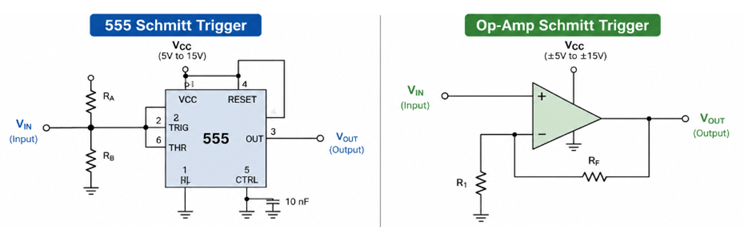

555 vs gatilho Schmitt do amplificador operacional
| Aspecto | Gatilho Schmitt com Temporizador 555 | Disparador Schmitt do Amplificador Operacional |
|---|---|---|
| Design Básico | Utiliza divisor interno, comparadores e flip-flop | Usa um amplificador operacional com feedback positivo |
| Complexidade de Circuitos | Simples e compacto | Mais flexível, mas exige esforço de design |
| Níveis de Limiar | Fixado em ~1/3 e ~2/3 VCC | Ajustável via uma rede de resistores |
| Contagem de Componentes | Menos componentes | Mais componentes necessários |
| Flexibilidade de Design | Melhor para comutação padrão | Melhor para limiares personalizados |
| Facilidade de Uso | Simples e rápido de implementar | Requer cálculo e ajuste |
| Melhor Caso de Uso | Circuitos básicos e confiáveis de comutação | Projetos de precisão ou ajustáveis |
| Cenário | ||
| Filtragem simples de ruído | Limites ajustáveis necessários |
Conclusão
Um gatilho Schmitt usando um CI temporizador 555 oferece uma maneira simples e confiável de alcançar comutação estável. Suas razões de limiar fixas, resposta rápida e contagem mínima de componentes a tornam eficaz tanto para experimentos quanto para circuitos práticos. Quando testado em diferentes tensões de alimentação, o circuito apresenta um comportamento de limiar consistente e previsível.
Perguntas Frequentes [FAQ]
Um gatilho Schmitt 555 pode funcionar a 3.3V?
Sim, mas use uma versão CMOS (por exemplo, TLC555). Versões padrão normalmente exigem tensão mais alta.
Quão precisos são os limiares?
Eles são baseados em razão e geralmente estáveis, mas podem variar levemente devido às tolerâncias internas.
Os limiares podem ser ajustados?
Sim, levemente, aplicando uma voltagem ao Pin 5 (Tensão de Controle).
Quando você deve usar um comparador em vez de um gatilho Schmitt 555?
Um comparador é preferido quando níveis de limiar ajustáveis, maior precisão ou tempos de resposta mais rápidos são necessários. Ele permite um design mais flexível em comparação com os limites internos fixos de um temporizador 555.
